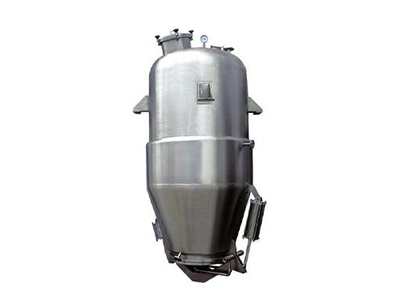

多功能提取罐
点击量:   发布时间:2017-08-10



  一、多功能提取罐产品概述

  多功能提取罐是一种适应能力很强的绿色提取设备。多功能提取罐是采用提取罐作为反应容器,将固体如植物根茎叶,花朵,香料,骨头,果脯,果实等浸泡在提取剂中通过对温度,压力,搅拌等参数进行改变,以达到将固体物料中的营养成分,有效成分等溶解在提取剂中。多功能提取罐适用于中药、食品、化工、化妆品等行业的常压、微压、水煎、浸渍、温浸、热回流、强制循环渗漉、芳香油回收、有机溶剂回收等工艺操作。

  我公司从小试、中试到大规模生产多功能提取罐的设计、制造、安装,我们积累了大量的经验,各种型号的多功能提取罐已成定型产品系列,产品结构合理,安全合理,操作方便。经优化设计的多功能提取罐的排渣门密封可靠耐用,具有安全、可靠、易操作、易开启、密闭性好等特点,在断电断气情况下可实现自锁功能。多功能提取罐具有无毒、无脱落、良好的耐腐蚀性,不仅能使中药产品/食品/饮料等质量得到保证,而且设备使用寿命长。

  二、多功能提取罐用途

  该设备功能多样,用途广泛,适用于提取液、中药、植物、动物、食品、化工原料等的提取浓缩,通常采用常压、加压水煎、温浸、强制循环、渗漏等操作工艺,有效成分提取时间短,效率高,操作简便快捷,特别适合用于动态提取或逆流提取。

  三、多功能提取罐设备构成

  多功能提取罐设备主体包括内筒体、夹套层、保温层、支耳、除沫器、电加热装置、自锁式快开出渣门、进料口、出料口等,并以高级岩棉作为提取罐保温材料,保温时间长,性能好。

  提取罐内筒体与物料接触部分均采用SUS304/316L高级不锈钢材质制作而成,具有良好的抗腐蚀性,符合国家GMP食品药品安全标准;外筒体采用SUS亚光薄钢板制造而成;罐内配备测温计、防爆视灯、可视镜、喷转清洗头等,操作简便快捷,符合国家GMP安全卫生标准。



  四、多功能提取罐结构特性

  内罐壁镜面抛光Ra≤0.4,洁净卫生无残留,外罐壁经过拉丝处理,焊缝圆角过渡,不挂料,易清洗,符合国家卫生安全要求,生产过程中安全性、稳定性高,符合国家GMP标准;

  出渣门采用自有专利技术,主气缸闭合渣门后,旁置两气缸推动转圈旋转,转圈特有的结构带动出渣门上升锁紧,促使出渣门与罐体法兰压紧,增强密封性,提高安全系数;

  出液管采用304/316L不锈钢管,出液接头密封可靠,有效避免金属软管易受疲劳应力影响导致的频繁破损泄漏问题,符合国家GMP标准;

  全方位CIP清洗器可实现在线CIP/SIP,防爆视灯、视镜、快捷轻便式卫生投料口、除沫器、减压装置等的配置确保操作使用更加安全。

多功能提取罐具有操作简便,占地面积小,投资能耗少,设备循环利用率高等诸多优点,是生产厂商的设备首选。

五、多功能提取罐技术参数

型 号

TQ-0.3

TQ-0.5

TQ-1.0

TQ-2.0

TQ-3.0

TQ-6.0

TQ-8.0

容    积   (L)

300

600

1200

2700

3200

6300

8500

内胆设计压力(Mpa)

常压

夹层设计压力(Mpa)

0.25

压缩空气压力(Mpa)

0.5至0.7

加料口直径  (mm)

350

350

400

400

400

500

500

加热面积    (M2

0.3

0.6

3.8

4.7

6.0

9.5

9.5

冷凝冷却面积(M2

8.2

9.5

11

12

14

18

21

排渣口直径  (mm)

200

200

600

800

800

1000

1000

电机减速机功率(KW)

0.75

1.1

1.5

2.2

3

4

5.5



六、多功能提取罐质量标准

  1、《中华人民共和国特种设备安全法》

  2、《中华人民共和国食品安全法》

  3、《中华人民共和国工业产品生产许可证管理条例》

  4、《医药工业洁净厂房设计规范》(GB50457-2008)

  5、TSG21—2016《固定式压力容器安全技术监察规程》

  6、HG/T20584—2011《钢制化工容器制造技术要求》

  7、NB/T47015—2011《压力容器焊接规程》

  8、NB/T47013—2015《承压设备无损检测》
