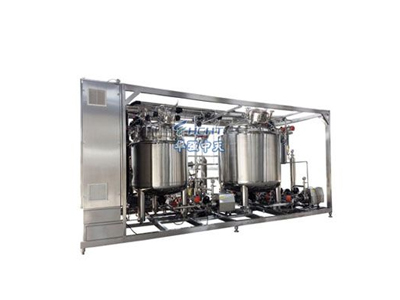

  一、配液系统概述

  配液系统一般是食品、制药、化工等行业常用的,对各种液体物料按比例混合配制的全自动配液设备。该系统采用全自动PLC控制系统对加工控阀门及检测温度、压力、PH值等参数进行控制,实现配液过程的全自动控制,具有自动加热、控温、保温、搅拌等功能,传热快、适应温差大、清洗方便。该设备与物料接触部分均采用高级不锈钢材质制造,具有良好的耐腐蚀性;采用机械或法兰密封,密封性强,安全卫生,符合GMP卫生标准。

  二、配液系统结构构成

  该系统涵盖了原液进料输送、原液存储、配方选择、自动配液、料液输送、搅拌混合、成品出液等环节,主要由配液罐、搅拌罐、PLC全自动控制系统、搅拌装置、加热装置、械密封装置、冷凝器、冷却器、夹套或盘管、传动装置、轴封装置、保温介质、进(出)液口、支撑、CIP接口组件等构成。

  配液系统主体设备均采用SUS304/316L高级不锈钢制作而成,具有良好的耐腐蚀、耐高温等特性;内筒壁采用机械抛光或电解镜面抛光,外筒壁采用304全焊接结构保温,外表面采用镜面或亚光处理;筒体对外连接口采用卫生快开接头,采用机械密封或法兰密封,密封性强,安全卫生无死角,降低料液污染几率,符合国家GMP卫生标准。

  整个配液系统的在线控制系统均采用彩色液晶触摸屏+PLC全自动控制,可在线检测并控制料液配备、混合过程相关参数。控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、批次号设定、在线动画、报警装置等,可连接上位机、电脑和打印机,实现远程监控及数据存储与打印,参数设定精确度高,减少料液浪费。

  另外,还配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计、称重计量装置等设备,便于人工操作,简单可靠。

  三、配液系统结构特点

  1、整个配液系统主体设备均采用SUS304/316L高级不锈钢材质制作而成,内外精抛光,防止料液粘壁,容易清洗;

  2、各进出关口、视镜、人孔等工艺开口与罐体焊接处均采用拉伸翻边工艺圆弧过渡,光滑洁净无死角,保证生产过程的可靠性与稳定性;

  3、该配液系统可实现多工位同时计量配液、连续配液,生产效率高,配液精确;

  4、配液系统在线PLC全自动控制系统,全中文界面,具有丰富的操作提示,操作方便快捷,可实现配液过程的全自动控制,自动检测运行情况;实现在线CIP清洗,洁净卫生,确保料液不受污染,;

  5、该系统称重控制仪表采用国际进口设备,配液精确度高、抗干扰能力强,安全可靠;

  6、低能耗设计,确保生产过程更加节能,优化除尘回收系统,配备单机过滤器,确保无粉尘进入,降低料液污染机率,减少原液浪费,实现高精度配液。

四、配液系统技术参数

规格型号

外形尺寸

总功率(常规配置)

备注

电机功率(KW)

搅拌转速(R/min)

PYG--50

400×400×1600MM

0.55KW

120


PYG--100

500×500×1700MM

0.75KW

120


PYG--150

500×600×1800MM

0.75KW

120


PYG--200

700×500×1800MM

1.1KW

120


PYG--300

800×600×2000MM

1.5KW

120


PYG--400

900×900×2000MM

1.5KW

120


PYG--500

900×1100×2000MM

1.5KW

120


PYG--1000

1000×1200×3300MM

2.2KW

120


PYG--2000

1200×1500×3200MM

3KW

100


PYG--3000

1500×1500×3600MM

4KW

80


PYG--4000

1700×1800×3800MM

5.5KW

36


PYG--5000

1800×1800×4000MM

5.5KW

36




  五、配液系统质量标准

  设计、制造、检验、验收执行:

  1、《中华人民共和国特种设备安全法》

  2、SFDA 《药品生产质量管理规范》

  3、TSG21—2016《固定式压力容器安全技术监察规程》

  4、GB150—2011《压力容器》

  5、NB/T47015—2011《压力容器焊接规程》

  6、NB/T47013—2015《承压设备无损检测》

  7、HG/T20584—2011《钢制化工容器制造技术要求》

  8、GB/T151-2014《热交换器》
