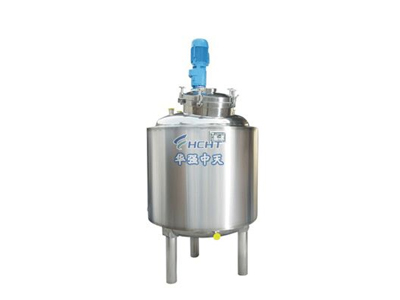

上机械搅拌配液罐

  一、上机械搅拌配液罐产品概述

  上机械搅拌配液罐也称调配罐,一般为立式罐,通过罐内的搅拌装置将料液进行混合配制,是制药、生物工程、食品、饮料、果酒、调味品、精细化工、油脂等行业中常用的中间缓冲、储液、搅拌、调配、反应的必须设备。

  二、上机械搅拌配液罐结构组成

  上机械搅拌配液罐由罐体(筒体)、罐盖(封头)、夹套或盘管(加热、冷却循环)、上机械搅拌器(锚式、桨式、涡轮式等)传动装置(电机减速机)、轴封装置(机械密封)、支撑(平台、支腿)、保温介质等组成。具有可加热、冷却、保温、搅拌、计量等功能,夹套可以兼作蒸汽加热和水冷却作用,采用蒸汽加热完毕,需要降温可以在夹套内通入冷却介质进行冷却。

  上机械搅拌配液罐的配件:根据客户需求可安装CIP清洗装置、液位计(物位计)、人孔(手孔)、呼吸器(阻火防爆)、视镜射灯、温度传感器、压力表、真空表、罐底阀等。

  三、上机械搅拌配液罐的特点

  配液罐的搅拌形式分上机械搅拌,下磁力搅拌,还可以分为上中心搅拌,上侧搅拌等搅拌结构形式,根据配料的工艺及实际物料的特性,搅拌器的结构形式也不同,搅拌器的转速也不同,有定速,有变频调速,有高速搅拌等方案。机械密封可靠、无污染。上机械搅拌配液罐润滑材质为食品级;上机械搅拌配液罐搅拌系统应可保证药液混合均匀,配液罐内不得存在搅拌死角,搅拌完成后从罐内各部位取样应保证含量一致;搅拌系统不得与罐内零部件存在摩擦而产生脱屑,应易于清洁。

  现在配液罐比较通用的为上机械搅拌器结构,设计难道相对较低,搅拌好加工等特性,搅拌器功率、转速、搅拌桨结构形式,密封件的选择等需根据设计制作。

四、上机械搅拌配液罐参数表

规格型号

外形尺寸

总功率(常规配置)

备注

电机功率(KW)

搅拌转速(R/min)

PYG--50

400×400×1600MM

0.55KW

120


PYG--100

500×500×1700MM

0.75KW

120


PYG--150

500×600×1800MM

0.75KW

120


PYG--200

700×500×1800MM

1.1KW

120


PYG--300

800×600×2000MM

1.5KW

120


PYG--400

900×900×2000MM

1.5KW

120


PYG--500

900×1100×2000MM

1.5KW

120


PYG--1000

1000×1200×3300MM

2.2KW

120


PYG--1100

1000×1300×3300MM

2.2KW

120


PYG--2000

1200×1500×3200MM

3KW

100


PYG--3000

1500×1500×3600MM

4KW

80


PYG--4000

1700×1800×3800MM

5.5KW

36


PYG--5000

1800×1800×4000MM

5.5KW

36


  五、根据用户不同需求,可采用执行的设计、制作、检验标准如下

  1. SFDA 《药品生产质量管理规范》2010年版

  2.《医药工业洁净厂房设计规范》(GB50457-2008)

  3. GAMP药品生产自动化管理规范

  4. GB150.1~150.4-2011《钢制压力容器》

  5. NB/T47003.1-2009《钢制焊接常压容器》

  六、上机械搅拌配液罐订购选型需提供参数

  上机械搅拌配液罐设计选型时需明确物料的特性、使用工况、组件配套范围等,详细可电询。
