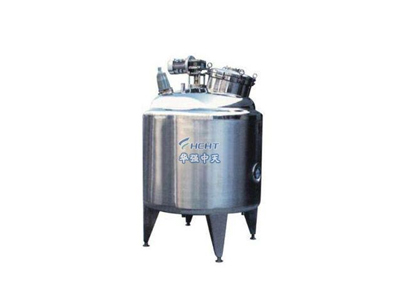

一、中试配液罐产品概述

我们习惯将500L以上1000L以下的具有将一种或几种物料按工艺配比进行混配的混合搅拌容器称为中试配液罐。不同生产能力的单位划分的标准不同,配液罐按实验室型配液罐、中试配液罐和大型配液罐的范围因此也不相同,这是一个广义的概念。

  二、中试配液罐的组成

  中试配液罐由筒体、封头、夹套或盘管(加热、冷却循环)、搅拌器(锚式、桨式、涡轮式等)、传动装置(电机减速机)、轴封装置(机械密封)、支撑(平台、支腿、移动脚轮)、保温介质等组成。

  三、中试配液罐的配件

  根据客户需求可安装CIP清洗装置、液位计(物位计)、人孔(手孔)、呼吸器(阻火防爆)、视镜射灯、温度传感器、压力表、真空表、下展式放料阀、球阀、进液口、出液口、排污口等。

  四、中试配液罐配电箱

  中试配液罐电机减速机启停或者变频调速,温度数显可控装置及配件中涉及到的电控设备。自动配液系统可配液晶触摸屏,PLC控制器。

  五、中试配液罐制造和验收标准

  《钢制压力容器》 GB150-2011、HG20584《钢制化工容器制造技术要求》、HG20583《钢制化工容器结构设计规定》、HG/T20569《机械搅拌设备》、欧盟现行药品生产质量管理规范、 客户需求说明、SFDA 《药品生产质量管理规范》2010年版、ISO 14644 – 1、《医药工业洁净厂房设计规范》 (GB50457-2008)、GAMP药品生产自动化管理规范。

六、中试配液罐技术参数表

规格型号

外形尺寸

总功率(常规配置)

备注

电机功率(KW)

搅拌转速(R/min)

PYG--50

400×400×1600MM

0.55KW

120


PYG--100

500×500×1700MM

0.75KW

120


PYG--150

500×600×1800MM

0.75KW

120


PYG--200

700×500×1800MM

1.1KW

120


PYG--300

800×600×2000MM

1.5KW

120


PYG--400

900×900×2000MM

1.5KW

120


PYG--500

900×1100×2000MM

1.5KW

120


PYG--1000

1000×1200×3300MM

2.2KW

120


PYG--2000

1200×1500×3200MM

3KW

100


PYG--3000

1500×1500×3600MM

4KW

80


PYG--4000

1700×1800×3800MM

5.5KW

36


PYG--5000

1800×1800×4000MM

5.5KW

36
