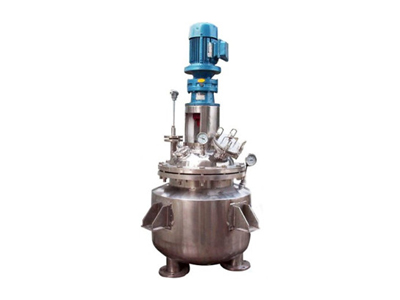

小型反应釜
点击量:   发布时间:2017-08-23



一、小型反应釜概述

  小型反应釜一般加工精致、外观精致但性能优越,反应速度快,主要于医药、食品、精细化工等微型反应及实验室科研项目研究,具有加热快、反应迅速、温度可控、操作方便等优点。

二、小型反应釜组成

  小型反应釜设备一般分为釜体(筒体)、夹套、搅拌系统三大组成部分,另设釜盖(封头)、夹套或盘管(加热、冷却循环)、搅拌器(锚式、桨式、涡轮式等)、传动装置(电机减速机)、轴封装置(机械密封)、保温介质、支撑(支腿、平台)等组件。

  小型反应釜多采用不锈钢制作而成,其筒体与物料接触部分多采用进口SUS304/316L高级不锈钢材质制作,内筒壁采用机械抛光或电解镜面抛光,外筒壁采用全焊接结构保温,外表面采用镜面或亚光处理;筒体对外连接口采用卫生快开接头,安全卫生无死角,符合国家GMP卫生标准;具有超温及故障声光报警系统,工作与反应定时功能,可根据实验要求随意切换工作模式。

三、小型反应釜结构特征

  1、该设备结构设计技术先进,加工精良、体积小、性能优越。夹套形式分为夹套型和外半管型,夹套油加热型都设有倒流装置,对电加热装置的优化设计,使加热和降温速度快捷,加热均匀、高效,能耗少,安全性能高;

  2、釜轴的密封采用特殊卫生级机械密封设计,确保物料不受污染;

  3、拥有变频调整装置,搅拌转速多以变频调速,调节范围大,另外设有温度显示或控制,方便快捷;

  4、能够承受120℃高温灭菌消毒;操作压力较高,多有化学反应产生或由温度升高而形成,压力波动较大,配备卫生级压力表;

5、小型反应釜可采用蒸汽加热、电加热、导热油等加热方式,以满足耐酸、耐碱、耐高温、耐磨蚀、抗腐蚀等不同工作环境的工艺需求。

四、主要常用规格及参数



规格型号

外形尺寸

总功率(常规配置)

备注

电机功率(KW)

搅拌转速(R/min)

FYG--50

700×700×1600MM

0.55KW

0-150


FYG--100

800×800×1700MM

0.75KW

0-150


FYG--150

800×800×1800MM

0.75KW

0-150


FYG--200

900×900×1800MM

1.1KW

0-150


FYG--300

900×900×2000MM

1.5KW

0-150


FYG--400

1000×1000×2000MM

1.5KW

0-150


FYG--500

1100×1100×2000MM

1.5KW

0-150


FYG--1000

1200×1200×3300MM

2.2KW

0-150


FYG--2000

1600×1600×3200MM

4KW

0-150


FYG--3000

1700×1700×3600MM

5.5KW

0-150


FYG--4000

1800×1800×3800MM

7.5KW

0-150


FYG--5000

2000×2000×4000MM

7.5KW

0-150


FYG--10000

2400×2400×6000MM

15KW

0-150


五、小型反应釜设计、制造、检验、验收执行标准

  1、《中华人民共和国特种设备安全法》

  2、SFDA 《药品生产质量管理规范》

  3、TSG21—2016《固定式压力容器安全技术监察规程》

  4、GB150—2011《压力容器》

  5、NB/T47015—2011《压力容器焊接规程》
