一、用途范围
本套设备可用于中药、食品、化工行业的常压、加压水煎、温浸、热回流、强制循环渗漉、芳香油提取及有机溶煤回收等多种工艺操作，具有效率高、操作方便等优点。

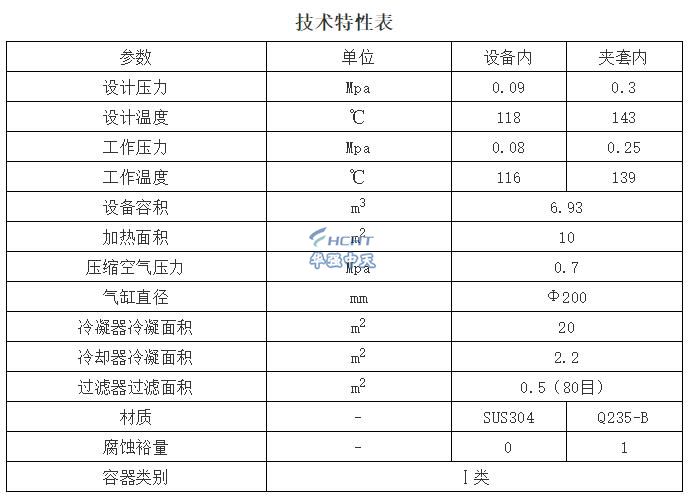

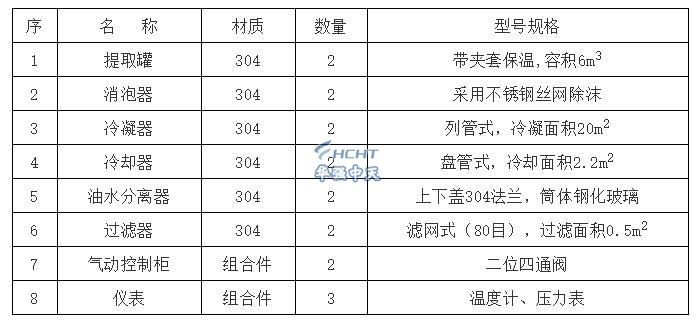

二、配置参数
三、结构特点
1、本套设备主要有提取罐、消泡器、冷凝器、冷却器、油水分离器、过滤器、气控柜等组成。
2、提取罐底部排渣门的启闭采用压缩空气的动力，通过气缸活塞，由控制箱中的二位四通阀控制，操作方便,并设有自锁结构防止气源故障。
3、提取罐排渣门上设有花板、席型不锈钢丝网，这样使渣液得到了较为理想的分离。
4、由于设备中与物料接触部份均采用不锈钢制造，具有良好的耐腐蚀性能，经久耐用，并带自动清洗系统，符合GMP要求。
四、工作原理
提取罐的工作原理是单纯的煎煮过程，中草药浸泡在水中，采用蒸气(导热油)加热一定时间，将有效成份提取出来，煎煮时间的长短，根据不同物料的性能自行决定，投料量因中草药形状和有效成份提取的难易不一，不能作统一规定，建议投料量不超过设备容积的三分之二为宜，当提取芳香油时，二次蒸汽通过冷凝、冷却后，油水进入油水分离器，轻油在分离器上部排出，重油在下部排出，水通过溢流排放或回流, 所得提取液(或称煎煮液)，进而送入浓缩工序。
