100L低温真空浓缩器报价方案
浏览:次 发布:2016-03-17 10:33
一、设备说明：

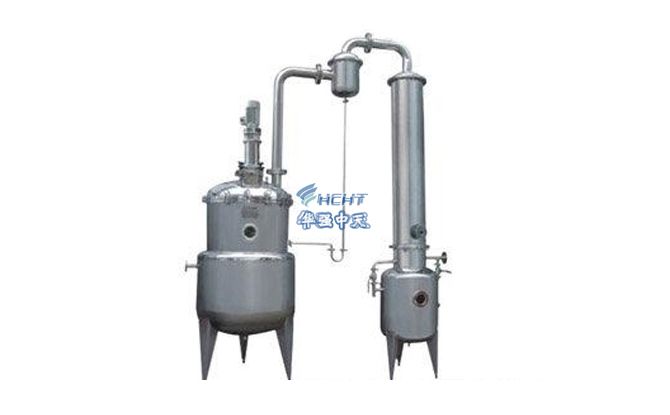

低温真空减压浓缩器包括浓缩器、冷凝器、冷却器、受液桶等部件，浓缩器为夹套结构，冷凝器为列管式，冷却器为盘管式结构。本设备适用于制药、食品、化工等行业对料液的浓缩，设备与物料接触部分采用不锈钢制造，具有良好的耐腐蚀性能，并符合 GMP医药标准。
二、工艺流程简述：
设计思路：本设备属低温蒸发设备，设计采用一体式电加热控制，加热器采用防爆设计，电机为防爆电机。夹套设计有温度探头，控制加热温度，避免高温而至物料失活。
本设计未考虑离心设备-沉淀设备-储存等设备。
三、主要技术参数：
| 编号 | 规格 | 加热要求 | 搅拌要求 | 材质 | 结构尺寸（外径*总高） |
| 低温浓缩器 | 100L | 50℃、负压 | 0.55KW.43rpm | 不锈钢 | ￠600*2600 |
| 真空泵系统 | 0.85m3 | - | 1.45KW | 铸钢 | -- |
四、单机技术参数：
| 序号 | 名称 | 内容 |
| 1 | 0.1低温浓缩罐 （A1） | 主要技术性能指标说明： （入料-反应罐+酶-温控、热反应-过滤-配制-出料） 1、低温浓缩器设计参数说明： 1.1.1 容积计算：筒体容积0.1m3； 1.1.2 温度、压力：内罐体工作温度≤50°、设计压力-0.1MPa； 1.1.3 物料：发酵液； 1.1.4 主结构及设备组成：本设备采用电热管加热方式，具有加热、搅拌，真空浓缩等功能作用。 罐体主结构为立式、三层结构、上EHA标准椭圆封头，下锥形，支腿落地安装。内罐体材质S30408、保温壳体材质S30408，保温介质聚氨酯发泡； 1.1.5 浓缩罐设备主体尺寸：500(直径)*600（筒体直段高度）*4mm（壁厚）。 保温外径600mm，外包不锈钢1.5mm。保温介质采用聚氨酯发泡，保温效果好； 1.1.6 表面处理：内罐体机械抛光处理Ra0.8。外表面：不锈钢封头拉丝，保温体部分2B 板亚光面，内处理符合食品卫生级标准； 1.1.7 传动部分：电机功率0.55KW，定速43r/m,减速机选用立式摆线搅拌，框式可拆组合桨，使物料混合翻动，搅拌系统采用可拆式结构设计，便于检修。采用机械密封； 1.1.9 加热\冷却面积：换热面积：0.9M2,冷凝面积：2.9 M2，冷却面积0.27M2； 1.1.8 设备工艺管口部分： 配有进液口（￠25.4）、出液口（￠25.4）、手孔（100）、换热介质进出口（DN20）、温度表接口（M27配表）、观察视镜射灯（DN80）等工艺管口； 管口方位及尺寸详细见后期设计图纸； |
五、供货范围及单价：
| 序号 | 名称 | 规格 | 材质 | 数量 | 单价(万元) | 合计(万元) | 备注 |
| 1 | 低温浓缩装置 | 0.1m3 | SUS304 | 1台 | 3.95 | 3.95 | 舜甫 |
| 合计总价 | 3.95 | ||||||
| 备注：含运费 | |||||||
该设备为组合式，调试合格出厂，本公司负责指导安装、调试和技术培训服务。
含系统内的连接管道
不含循环水管道及外电源连接线
七、交付方式
预付30%，制造现场FAT验收，付余款发货。
八、设备制造标准
GB150.1~150.4-2011《钢制压力容器》
NB/T47003.1-2009《钢制焊接常压容器》
HG/T20569《机械搅拌设备》
国家相关标准和安全技术监察规程制度进行制造。
九、设备制造周期
合同生效后，生产工期为30天，调试1天
十、配套文件
产品说明书、产品合格证、产品检验报告及相关资料等。
十一、设备保质期及售后服务
供方常年供应配件和售后服务工作，设备运行发生故障，供方接到用户通知后24小时内。派技术人员到达现场(指国内服务)。保修期为1年，终身维修。详见售后服务说明。
