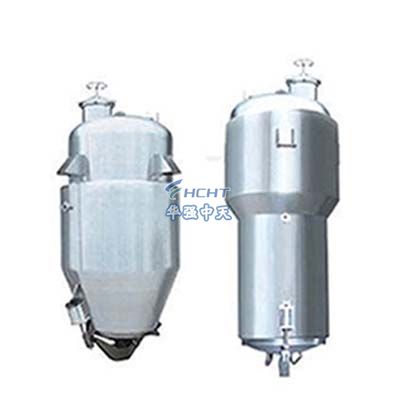

首先确认中药提取罐,中药提取车间配套的公共系统准备到位:
开启冷却水阀,观察冷却水进口压力和冷却水进口温度达到操作条件,启动蒸汽发生器,观察压力达到操作条件,打开蒸汽阀。检查各阀门工作是否在关闭状态
1、 加入药材:
手动将中药提取罐 的出渣门关闭,锁紧。开启投料门,首先投入适量的水观察出渣门密封,同时也预防投入药材砸破过滤网。然后根据工艺要求定量加入植物药材(5-10Kg/罐),根茎类药材先加入,花草类药材后加入,关闭投料口。
2、 加入溶媒:
①开启自来水阀给加热器注入水;
②慢慢开启加热器蒸汽阀门,开启凝水旁通阀排放凝水(直排),然后关闭阀门、开启疏水器前后端阀保持疏水畅通。注意控制蒸汽压力不能超压(1-1.5Mpa);
③开启 加热器出液阀,控制加热水温度在 80 左右℃,预热后的溶媒按工艺要求以 6-8 倍的比例向 中药提取罐内分别注入;
3、 开始提取:
①通入蒸汽:开启分汽包蒸汽阀,开蒸汽凝水旁通阀,首先排放凝水,然后开疏水器阀,关闭旁通
②开始提取:加入溶媒的同时要根据液面分别开启底部蒸汽阀和夹套蒸汽阀进行加热。要随时观察罐内温度及蒸汽压力防止罐内带压操作,提取沸腾后关闭夹套蒸汽阀门,用底部蒸汽加热维持沸腾,一直达到工艺要求的时间。
4、 循环提取:
提取加热同时通过泵不间断的两罐自循环一段时间。通入药液切线循环进入形成一种动态效果,加快沸腾时间及提取时间。可先开中药提取罐底部出液阀、循环阀、启动泵使药液进行不间断的循环,然后停泵关闭阀门;开启出液阀、循环阀进行 2#罐自循环,泵循环通过切线方向进入快速把漂浮的药材溶入溶媒中,缩短提取时间,提高提取效率。
5、 芳香油回收:
芳香油回收时,关闭缓冲罐进液阀开启溶媒进液阀、排空阀、调节出液阀进行一次收油水混合物。通过油水分离器上的视镜观察油面,调节出液阀进行二次收油,开收油阀收取轻油。根据工艺控制收油阀可收取重油;
6、 提取热回流:
①提取浓缩:按热回流提取工艺,提取沸腾 30 分钟后开始放液,打开中药提取罐出液阀和过滤器控制阀开始放中药提取罐内药液的 50%供给浓缩(进入浓缩操作)。同时打开出液循环阀、出液泵循环阀、中药提取罐溶媒进液阀启动泵向 2#中药提取罐注入 50%药液。
②补充溶媒:开启阀门通过加热器补充 80℃新溶媒到 1#中药提取罐内进行提取(15 分钟)
③热回流:开启调节阀门保持 2#提取连续出液、浓缩连续进液,根据出液时间和液位 1#罐及时进行补液。当浓缩回流缓冲罐回收的溶媒可以回流时,关闭自来水总进口、打开加热器溶媒进液阀,加热器预热 80℃回流溶媒到中药提取罐。直至药液(可工艺限定时间)澄清度非常浅,停止出液、停止回流、停止加热,准备放渣。
7、 出渣:
关闭所有蒸汽阀、冷却水阀,待冷却一段时间后开门放渣。手动缓慢开启出渣门,将药渣落下。
8、 冲冼:
用水冲洗罐内及出渣门密封条等。
